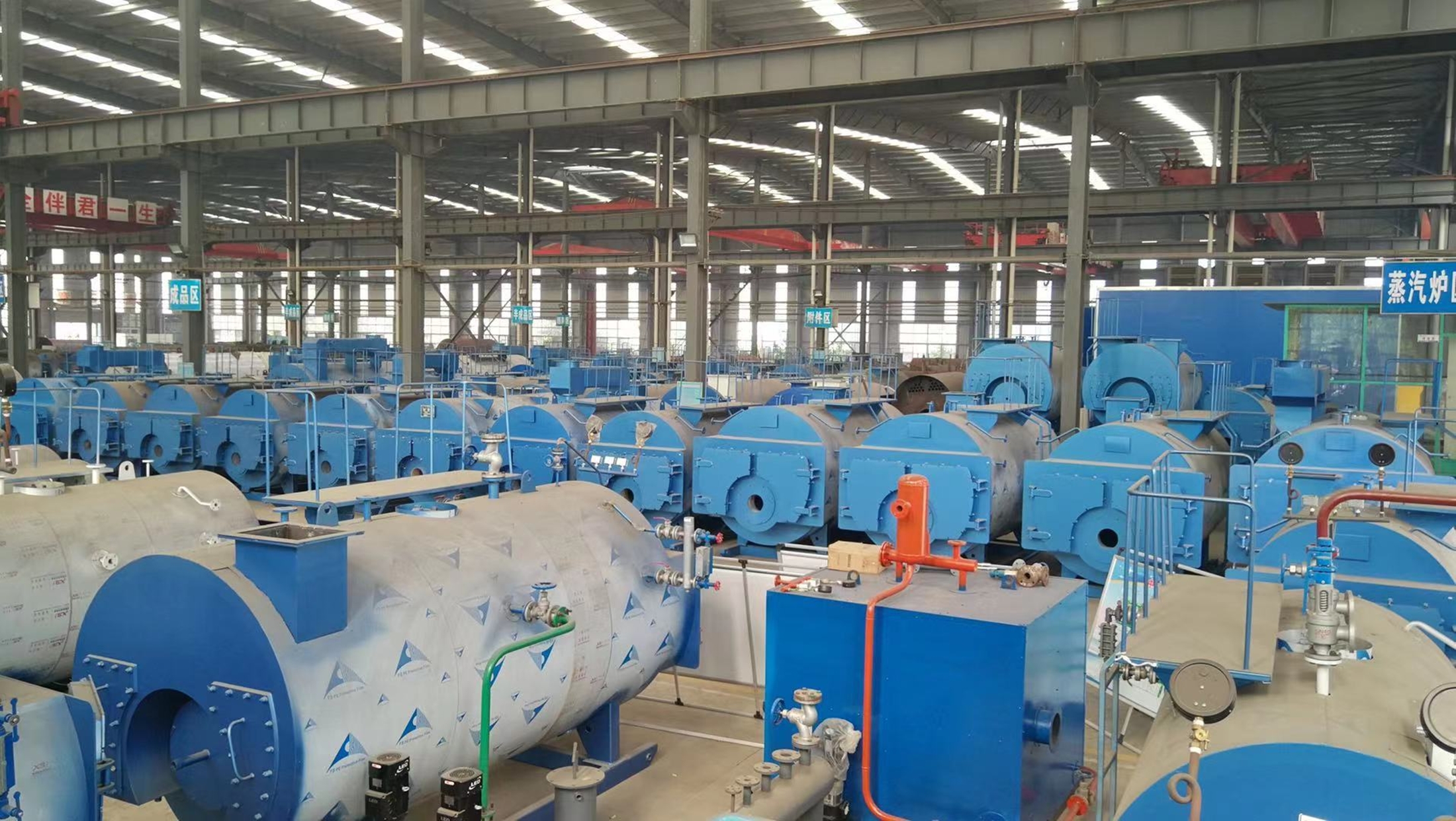

燃油气蒸汽锅炉（WNS,低氮,大炉膛,）

本产品的设计遵守TSG G0001-2012《锅炉安全技术监察规程》、TSG G0002-2010《锅炉节能技术监督管理规程》、GB/T16508.1～16508.8-2013《锅壳锅炉》、NB/T47034-2013《工业锅炉技术条件》之规定。
本产品型号为WNS6-1.25-Y(Q)，是卧式内燃燃油(气)快装锅炉，采用湿背式结构。波形炉胆及回燃室为第一回程，第二、三回程为螺纹烟管，锅炉上部布置节能器。锅炉配备有完善的全自动控制装置和安全保护装置具有高、低水位报警、低水位连锁保护、蒸汽超压报警和连锁保护功能；锅炉自动点火、燃烧器火力自动调节和熄火保护，保证锅炉的安全运行。
该产品的设计燃料为轻油或天然气；燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧，燃烬后的高温烟气由回燃室转弯180°进入第二、三回程烟管，由后烟箱上部转弯180°进入节能器换热后通过通过烟囱排入大气。


锅炉主要设计规范及参数

名   称	单位	数 据	名   称	单位	数 据
额定蒸发量	t/h	6	额定蒸汽温度	℃	194
额定蒸汽压力	MPa	1.25	给水温度	℃	20
水压试验压力	MPa	1.65	辐射受热面积	m2	17.3
水容积	m³	10.5	对流受热面积	m2	110.4
空气系数	/	1.1	节能器受热面积	m2	94.1
			总耗电量	Kw	29(油)，22.5(气)
			烟囱(直径×高度)	mm	600×8000
设计燃料低位发热量	轻油：42.9 MJ/NM3   天然气：35.6 MJ/kg

锅炉本体在总体结构上采用下置炉胆，烟管左右对称布置的形式，锅筒由φ2200×14的筒体和φ2200×16的前后管板组焊而成；第一回程为波形炉胆，它由φ1000×12的波形炉胆构成；采用波形炉胆结构既增加了传热面积，也满足了炉胆受热后的自由膨胀；回燃室由φ1600×14内前、内后管板和φ1588×20的筒体组焊而成；采用湿背形式，避免了高温烟气对后烟箱的直接冲刷，提高了锅炉运行的可靠性。第二回程由107根φ57×3的螺纹烟管组成、第三回程由72根φ57×3的光烟管组成；螺纹烟管可以大大强化传热，从而可减少受热面积，使锅炉结构紧凑，节省钢材。
炉顶布置节能器，节能器采用168根φ32×3螺旋翅片管组成，从而大大的增加了受热面降低了锅炉的排烟温度。
前、后烟箱采用整体式对开门结构，该形式整体性好，美观、大方，检修时开启轻便，密封性也很好；采用硅酸铝纤维板作为保温材料，其保温性能好、重量轻、运输安装方便；锅炉上部设有人孔装置，后烟箱下部设有检查装置，便于维护和保养。

本锅炉热力计算按《锅炉机组热力计算标准方法》(1973年版)进行；
强度计算按GB/T16508.3-2013《锅炉锅壳 第3部分：设计与强度计算》进行；
烟风阻力计算按《锅炉设备空气动力计算标准方法》进行；
安全阀排放量计算按TSG G0001-2012《锅炉安全技术监察规程》进行。
